반도체는 어떻게 만들어질까? — 모래에서 문명을 만드는 기술

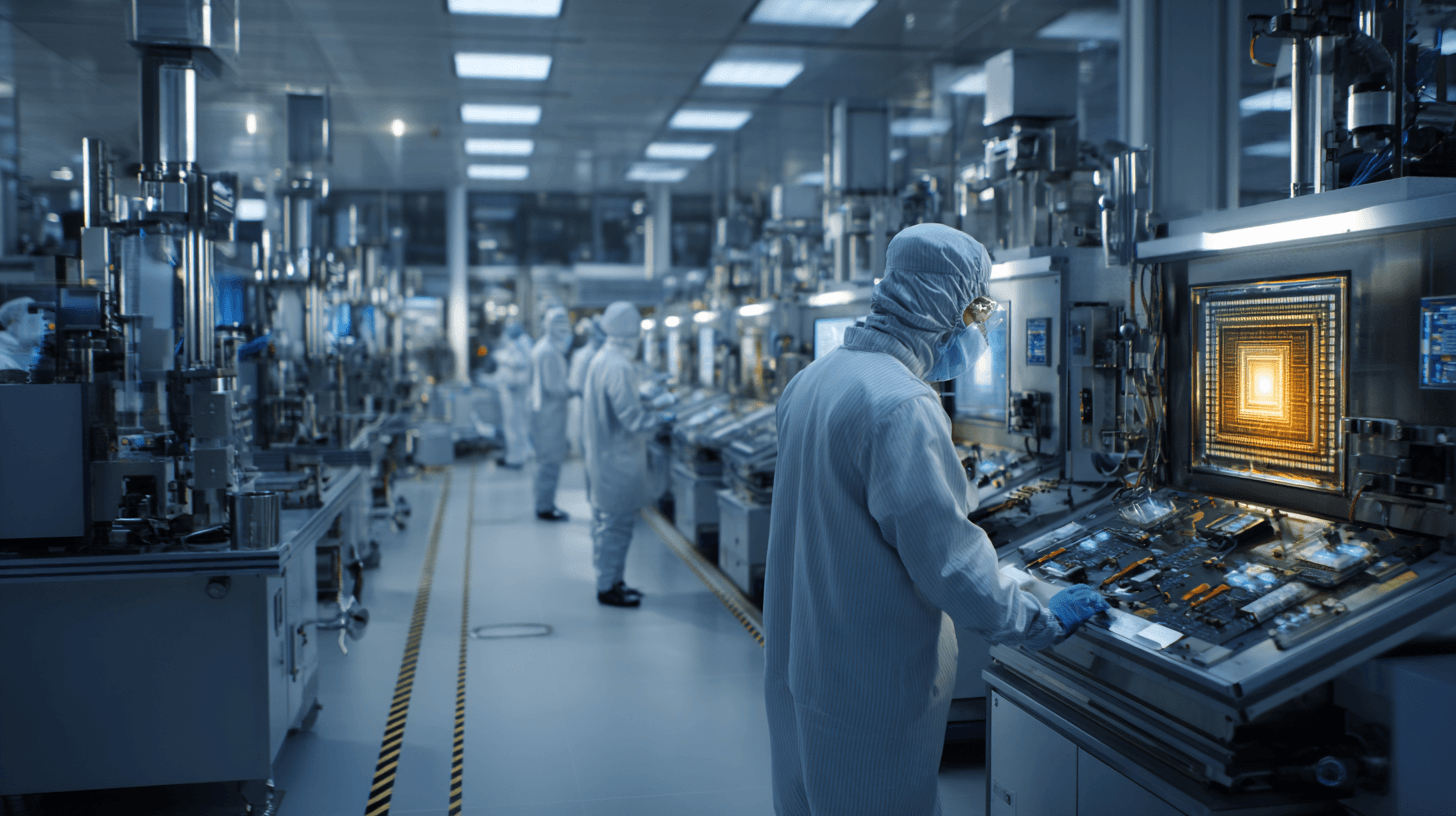

어느 공장 안, 사람은 거의 보이지 않습니다. 대신 노란 조명 아래, 우주복 같은 방진복을 입은 몇몇 작업자들이 조용히 움직이고, 천장에서는 눈에 보이지 않는 먼지 하나까지 걸러내는 공기가 쉼 없이 순환합니다. 이 공간의 이름은 ‘클린룸’. 이곳의 공기 청정도는 수술실보다 수백 배, 수천 배 더 엄격합니다. 사람 머리카락 한 올이 떨어지는 순간, 수십억 원짜리 생산 라인 하나가 통째로 못 쓰게 될 수도 있기 때문입니다.

이 방 안에서 만들어지는 것은 손톱보다 작은 손바닥만한 칩, 바로 반도체입니다. 그런데 놀라운 사실이 하나 있습니다. 이 작은 칩 하나를 만드는 데 필요한 공정 단계는 무려 수백 개에서 많게는 천 개가 넘습니다. 원료가 공장에 들어와서 완제품으로 나오기까지 걸리는 시간은 보통 두 달에서 석 달. 자동차 한 대를 조립하는 데 걸리는 시간이 하루도 채 안 되는 것과 비교하면, 이것이 얼마나 정교하고 오랜 시간이 걸리는 작업인지 짐작이 갈 것입니다.

더 놀라운 건 이 모든 것의 출발점입니다. 반도체의 핵심 재료는 다름 아닌 ‘모래’입니다. 정확히는 모래 속에 들어있는 실리콘, 즉 규소입니다. 지구 지각을 구성하는 원소 중 산소 다음으로 흔한 것이 바로 이 실리콘입니다. 해변 어디에서나 발에 밟히는 흔하디흔한 이 물질이, 정제되고 가공되는 과정을 거치면 우리 손안의 스마트폰을 움직이고, 자동차를 굴리고, 인공지능을 학습시키는 두뇌가 됩니다. 흙에서 문명을 빚어낸다는 표현이 있다면, 바로 이 순간을 두고 하는 말일 것입니다.

그렇다면 궁금해집니다. 평범한 모래가 어떻게 세상에서 가장 정교한 물건으로 재탄생할까요? 그 과정에는 어떤 원리가 숨어 있고, 왜 이렇게까지 까다로운 공정이 필요한 걸까요. 그리고 이 작은 칩 하나를 둘러싼 기술 경쟁이 왜 국가의 운명을 가를 만큼 중요한 문제가 되었을까요. 지금부터 그 여정을 하나씩 따라가 보겠습니다.

왜 이것이 중요한가

반도체를 흔히 ‘산업의 쌀’이라고 부릅니다. 쌀이 없으면 밥을 지을 수 없듯, 반도체가 없으면 오늘날 거의 모든 전자기기가 작동을 멈춥니다. 스마트폰, 자동차, 냉장고, 세탁기는 물론이고 은행의 서버, 병원의 의료기기, 심지어 미사일 유도 시스템까지, 반도체가 들어가지 않는 현대 문명의 도구를 찾기가 더 어려울 정도입니다.

이 사실이 전 세계에 뼈아프게 각인된 사건이 있었습니다. 2020년과 2021년, 코로나19로 인해 세계 곳곳의 반도체 공장이 멈춰서자 자동차 산업 전체가 휘청거렸습니다. 자동차 한 대에는 평균 수백 개의 반도체 칩이 들어가는데, 이 중 단 하나만 없어도 완성차를 출고할 수 없습니다. 결국 도요타, 폭스바겐 같은 세계적인 자동차 기업들이 생산 라인을 멈추는 사태가 벌어졌습니다. 작은 칩 하나가 없어서 수억 원짜리 자동차 공장이 통째로 서버린 것입니다.

이 사건 이후 각국 정부는 반도체를 단순한 산업 부품이 아니라 ‘국가 안보 자산’으로 재정의하기 시작했습니다. 미국은 자국 내 반도체 생산을 지원하기 위해 수백억 달러 규모의 법안을 통과시켰고, 유럽연합과 일본, 한국 모두 앞다투어 반도체 공장 유치와 기술 자립에 사활을 걸고 있습니다. 왜 이렇게까지 반응할까요. 반도체를 만드는 능력이 곧 그 나라의 산업 경쟁력, 군사력, 심지어 외교력의 기반이 되기 때문입니다. 이 작은 칩을 이해하는 것은 단순한 기술 상식을 넘어, 오늘날 세계 경제와 국제 정치를 읽는 열쇠이기도 합니다.

역사적·사회적 배경

반도체의 역사는 생각보다 짧습니다. 1947년, 미국 벨 연구소의 세 과학자 존 바딘, 월터 브래튼, 윌리엄 쇼클리가 ‘트랜지스터’라는 것을 발명했습니다. 이전까지 전자기기는 진공관이라는 커다란 유리관을 이용해 신호를 증폭시키거나 스위칭을 했는데, 이 진공관은 크고 뜨겁고 잘 고장 났습니다. 실제로 세계 최초의 컴퓨터 중 하나인 에니악은 진공관 1만 8천여 개를 사용해 방 하나를 가득 채울 정도로 거대했고, 열이 너무 많이 나서 고장이 잦았습니다.

트랜지스터는 이 문제를 완전히 뒤집었습니다. 손톱만 한 크기의 반도체 소자 하나가 진공관과 같은 역할을 하면서도, 크기는 훨씬 작고 전력은 훨씬 적게 쓰며 고장도 적었습니다. 이 발명으로 세 사람은 1956년 노벨 물리학상을 받았습니다.

그 뒤를 이은 결정적 사건이 1958년, 텍사스 인스트루먼트의 잭 킬비가 발명한 ‘집적회로’입니다. 이전까지는 트랜지스터, 저항, 축전기 같은 부품을 하나하나 따로 만들어 전선으로 연결해야 했습니다. 킬비는 이 모든 부품을 실리콘이라는 하나의 판 위에 한꺼번에 새겨 넣는 방법을 고안했습니다. 이것이 오늘날 우리가 ‘칩’이라고 부르는 것의 원형입니다.

이후 반도체 산업의 성장 속도를 설명하는 유명한 법칙이 등장합니다. 인텔의 공동창업자 고든 무어가 1965년에 제시한 ‘무어의 법칙’입니다. 그는 반도체 칩에 들어가는 트랜지스터의 개수가 약 2년마다 두 배씩 늘어날 것이라고 예측했습니다. 놀랍게도 이 예측은 반세기가 넘도록 대체로 들어맞았습니다. 1971년 인텔이 만든 최초의 상용 마이크로프로세서 4004에는 트랜지스터가 약 2,300개 들어 있었습니다. 그런데 오늘날 최신 스마트폰 칩에는 100억 개가 넘는 트랜지스터가 들어갑니다. 50여 년 만에 트랜지스터 하나의 크기가 사람 머리카락 굵기의 수만 분의 1 수준까지 작아진 것입니다.

이 놀라운 미세화 경쟁 속에서 반도체를 만드는 회사들의 지형도 크게 바뀌었습니다. 처음에는 인텔처럼 설계와 생산을 모두 하는 회사가 대부분이었지만, 공정이 너무 복잡하고 막대한 투자가 필요해지자 ‘설계만 하는 회사’와 ‘생산만 전문으로 하는 회사’로 역할이 나뉘기 시작했습니다. 그렇게 등장한 것이 대만의 TSMC 같은 ‘파운드리’ 기업이며, 한국의 삼성전자와 SK하이닉스는 메모리 반도체 분야에서 세계 최고 수준의 생산력을 갖추게 되었습니다.

모래에서 칩이 되기까지

이제 실제로 반도체가 어떻게 만들어지는지, 그 여정을 순서대로 따라가 보겠습니다. 이 과정은 크게 여섯 단계로 나눌 수 있습니다.

1단계. 실리콘 정제 — 모래를 순도 99.9999999%까지 끌어올리기

모든 것은 이산화규소, 즉 석영 모래에서 시작합니다. 이 모래를 매우 높은 온도의 용광로에서 탄소와 함께 반응시키면 순도 약 98~99%의 실리콘을 얻을 수 있습니다. 하지만 이 정도로는 어림도 없습니다. 반도체용 실리콘은 순도가 99.9999999%, 흔히 ‘나인 나인’이라고 부르는 수준이어야 합니다. 이는 실리콘 원자 10억 개 중 불순물이 단 하나 이하로 존재해야 한다는 뜻입니다. 비유하자면, 서울 전체 인구 중에서 단 한 명을 제외한 모든 사람이 똑같은 사람이어야 하는 수준의 정밀함입니다.

이렇게 정제된 실리콘을 녹여서 원기둥 모양의 커다란 결정 덩어리로 만드는데, 이를 ‘잉곳’이라고 부릅니다. 회전시키면서 서서히 끌어올리는 이 방식을 ‘초크랄스키법’이라고 하며, 오늘날 지름 30센티미터, 길이 1~2미터에 달하는 순수한 실리콘 원기둥을 만들어냅니다. 이 잉곳을 종이처럼 얇게, 두께 1밀리미터가 채 안 되게 잘라내면 우리가 흔히 사진에서 보는 은색 원판, ‘웨이퍼’가 탄생합니다.

2단계. 산화와 감광액 도포

웨이퍼 표면은 그 자체로는 아무 기능이 없는 매끈한 실리콘 판일 뿐입니다. 여기에 회로를 새기기 위한 준비 작업이 필요합니다. 먼저 웨이퍼를 고온의 산소 환경에 노출시켜 표면에 얇은 산화막을 입힙니다. 이 산화막은 나중에 회로가 서로 전기적으로 간섭하지 않도록 막아주는 절연층 역할을 합니다.

그다음 이 위에 빛에 반응하는 화학물질인 ‘감광액’을 얇게 바릅니다. 사진 필름이 빛을 받으면 상이 맺히는 것과 비슷한 원리입니다.

3단계. 포토리소그래피 — 빛으로 회로를 그리다

여기서부터가 반도체 공정의 진짜 핵심입니다. ‘포토리소그래피’라고 불리는 이 과정은, 쉽게 말해 빛을 이용해 사진을 인화하듯 웨이퍼 위에 회로 설계도를 새기는 작업입니다.

회로가 그려진 마스크, 즉 ‘포토마스크’를 웨이퍼 위에 놓고 그 위에 강한 빛을 쏘아 회로 패턴을 감광액에 투영합니다. 이 빛을 받은 부분과 받지 않은 부분은 화학적 성질이 달라지고, 이후 현상액으로 씻어내면 마치 조각을 하듯 원하는 회로 모양만 남습니다.

문제는 오늘날 반도체 회로의 폭이 나노미터, 즉 10억분의 1미터 단위라는 점입니다. 최신 공정은 3나노미터, 심지어 2나노미터 수준까지 내려가는데, 이는 코로나바이러스 지름의 수십 분의 1에 불과한 크기입니다. 이렇게 미세한 패턴을 그리려면 매우 짧은 파장의 빛이 필요한데, 이를 위해 등장한 것이 네덜란드 기업 ASML이 독점 생산하는 극자외선, 이른바 ‘EUV’ 노광 장비입니다. 이 장비 한 대의 가격은 무려 2천억~3천억 원에 달하며, 전 세계에서 이 장비를 만들 수 있는 회사는 ASML이 유일합니다. 삼성전자와 TSMC 같은 최첨단 파운드리 기업들이 이 회사의 장비를 확보하기 위해 치열한 경쟁을 벌이는 이유입니다.

4단계. 식각 — 불필요한 부분을 깎아내다

빛으로 패턴을 새긴 다음에는 ‘식각’이라는 과정을 거칩니다. 화학 약품이나 플라즈마 가스를 이용해 감광액이 덮이지 않은 부분의 실리콘이나 산화막을 깎아내는 작업입니다. 조각가가 필요 없는 부분을 정으로 깎아내듯, 회로가 아닌 부분을 제거해 원하는 입체 구조만 남기는 것입니다. 이 과정에서 나노미터 단위의 정밀도가 요구되기 때문에, 오차가 조금만 생겨도 회로가 끊어지거나 합선되어 칩 전체가 불량품이 됩니다.

5단계. 이온 주입과 증착 — 반도체에 성질을 부여하다

깎아낸 실리콘 표면에 특정 원소, 예를 들어 붕소나 인 같은 불순물을 미세하게 주입하는 과정을 ‘도핑’이라고 합니다. 순수한 실리콘은 전기가 잘 통하지도, 안 통하지도 않는 어정쩡한 성질을 갖고 있는데, 여기에 다른 원소를 살짝 섞어주면 전자가 남거나 부족한 상태가 되어 비로소 전류를 조절할 수 있는 ‘반도체’로서의 성질을 갖게 됩니다. 이것이 반도체라는 이름의 유래이기도 합니다. ‘반쯤 도체’라는 뜻으로, 도체와 부도체의 중간 성질을 갖고 이를 인위적으로 조절할 수 있다는 의미입니다.

이후 금속 배선을 놓기 위한 얇은 금속막을 웨이퍼 표면에 입히는 ‘증착’ 과정을 거칩니다. 이렇게 회로층을 한 겹 한 겹 쌓아 올리는데, 최신 반도체는 이런 층이 수십 겹에 이릅니다. 마치 초고층 빌딩을 짓듯, 평면이 아닌 입체 구조로 회로를 쌓아 올려야 원하는 성능을 낼 수 있기 때문입니다.

이 2단계부터 5단계까지의 과정, 즉 산화-노광-식각-증착의 사이클은 한 번으로 끝나지 않습니다. 웨이퍼 하나에 완성된 칩을 만들기 위해 이 사이클을 수백 번 반복합니다. 그래서 전체 공정이 두 달 넘게 걸리는 것입니다.

6단계. 패키징과 테스트 — 세상 밖으로 나가기 전 마지막 관문

모든 회로가 완성된 웨이퍼는 이제 손톱만 한 개별 칩 단위로 잘려 나갑니다. 웨이퍼 하나에서 보통 수백 개에서 수천 개의 칩을 얻을 수 있습니다. 이렇게 잘라낸 칩을 보호 케이스에 넣고 외부와 연결할 수 있는 다리, 즉 핀을 붙이는 작업이 ‘패키징’입니다.

마지막으로 모든 칩은 전기적으로 제대로 작동하는지 테스트를 거칩니다. 이 테스트에서 통과하지 못한 칩은 폐기되거나 등급이 낮은 제품으로 재분류됩니다. 실제로 최첨단 공정에서는 완성된 웨이퍼 중 실제로 사용 가능한 정상 칩의 비율, 이른바 ‘수율’이 회사의 수익성을 좌우하는 가장 중요한 지표입니다. 수율이 몇 퍼센트포인트만 떨어져도 수천억 원의 손실로 이어질 수 있기 때문에, 전 세계 반도체 기업들은 이 수율을 끌어올리기 위해 밤낮없이 공정을 개선합니다.

실제 사례

대만의 TSMC는 이 복잡한 과정을 세계에서 가장 정교하게 다루는 회사로 꼽힙니다. 애플의 아이폰에 들어가는 프로세서, 엔비디아의 인공지능 반도체 등 세계 유수 기업들의 설계도를 받아 대신 생산해주는 ‘파운드리’ 사업 모델로, 전 세계 최첨단 파운드리 시장의 대부분을 차지하고 있습니다. TSMC가 위치한 대만이 국제 정세에서 각별한 전략적 위치를 차지하게 된 것도 이 때문이라는 분석이 많습니다. 이른바 ‘실리콘 방패’라는 표현까지 등장했을 정도입니다.

한국의 삼성전자는 메모리 반도체, 즉 정보를 저장하는 D램과 낸드플래시 분야에서 오랫동안 세계 1위 자리를 지켜왔습니다. 동시에 파운드리 사업에도 진출해 TSMC를 뒤쫓고 있습니다. SK하이닉스는 인공지능 시대에 필수적인 고대역폭 메모리, 이른바 ‘HBM’ 분야에서 엔비디아에 핵심 부품을 공급하며 급성장했습니다.

미국의 엔비디아는 직접 반도체를 생산하지는 않지만, 인공지능 학습에 필수적인 그래픽처리장치, 즉 GPU를 설계해 TSMC에 생산을 맡기는 방식으로 세계 시가총액 최상위권 기업으로 성장했습니다. 이는 오늘날 반도체 산업이 설계와 생산의 분업 구조로 얼마나 정교하게 재편되었는지를 보여주는 대표적인 사례입니다.

반도체 생산 방식과 주요 기업 비교

구분	종합반도체기업(IDM)	팹리스(설계 전문)	파운드리(생산 전문)
하는 일	설계부터 생산까지 모두 담당	회로 설계만 담당, 생산은 위탁	다른 회사의 설계도를 받아 생산만 담당
대표 기업	삼성전자, 인텔	엔비디아, 퀄컴, 애플	TSMC, 삼성 파운드리
장점	기술 전체를 통제 가능	막대한 공장 투자 부담 없음	여러 회사의 물량을 받아 규모의 경제 실현
단점	공장 건설에 막대한 투자 필요	생산 능력을 직접 갖지 못함	설계 능력은 갖지 않음
대표 제품	메모리 반도체 등	스마트폰 AP, GPU 등	위탁 생산 칩 전반

오늘날 우리에게 주는 의미

인공지능 시대가 본격화되면서 반도체의 중요성은 오히려 더 커지고 있습니다. 챗지피티 같은 인공지능 모델을 학습시키는 데는 수만 개의 첨단 반도체가 동시에 가동되어야 하며, 이 때문에 엔비디아의 인공지능 반도체는 없어서 못 파는 물건이 되었습니다. 국가 간에도 반도체를 둘러싼 긴장이 높아지고 있습니다. 첨단 반도체 제조 장비나 기술의 수출을 통제하는 조치들이 이어지면서, 반도체는 이제 단순한 산업 제품을 넘어 외교와 안보의 협상 카드로 쓰이고 있습니다.

우리 일상에서도 반도체의 존재감은 점점 커지고 있습니다. 전기차 한 대에는 내연기관 자동차보다 훨씬 많은 반도체가 들어가고, 스마트홈 기기, 웨어러블 기기, 심지어 냉장고와 세탁기에도 인공지능 기능이 탑재되면서 더 많은 칩이 필요해지고 있습니다. 앞으로 우리가 마주할 자율주행차, 로봇, 확장현실 기기 모두 결국 이 손톱만 한 칩의 성능에 달려 있다고 해도 과언이 아닙니다.

핵심 정리

• 반도체의 원료는 지구상에서 가장 흔한 물질 중 하나인 모래 속 실리콘이다.
• 반도체 제조는 실리콘 정제, 웨이퍼 제작, 포토리소그래피, 식각, 증착, 패키징의 순서로 진행되며 전체 공정은 두 달 이상 걸린다.
• 회로의 폭이 나노미터 단위로 좁아지면서, 초정밀 노광 장비를 만드는 ASML 같은 회사가 산업 전체의 핵심 병목이 되었다.
• 오늘날 반도체 산업은 설계 전문 기업(팹리스)과 생산 전문 기업(파운드리)으로 역할이 나뉘어 발전하고 있다.
• 반도체는 이제 단순한 부품이 아니라 국가 안보와 외교의 핵심 자산으로 취급받고 있다.

오늘의 한 문장

흔한 모래 한 줌이 인류 문명 전체를 움직이는 두뇌로 다시 태어나는 과정, 그것이 바로 반도체 제조입니다.

FAQ

Q1. 반도체는 왜 모래로 만드나요? 모래에 들어있는 이산화규소를 정제하면 실리콘을 얻을 수 있는데, 실리콘은 전기가 통하는 정도를 인위적으로 조절할 수 있는 독특한 성질을 갖고 있어 반도체의 기본 재료로 사용됩니다.

Q2. 반도체 나노 공정이란 정확히 무엇을 의미하나요? 나노 공정에서 말하는 숫자는 반도체 회로 안의 트랜지스터를 이루는 가장 작은 구조물의 폭을 의미하며, 이 숫자가 작을수록 더 많은 트랜지스터를 좁은 면적에 넣을 수 있어 성능과 전력 효율이 향상됩니다.

Q3. 삼성전자와 TSMC의 차이는 무엇인가요? 삼성전자는 메모리 반도체와 파운드리 사업을 함께 하는 종합반도체기업이고, TSMC는 자체 설계 없이 다른 회사의 설계도를 받아 생산만 전문으로 하는 순수 파운드리 기업입니다.

Q4. 반도체 공정에서 수율이 왜 그렇게 중요한가요? 수율은 생산된 웨이퍼 중 실제로 사용 가능한 정상 칩의 비율을 뜻하며, 이 비율이 조금만 떨어져도 막대한 생산 비용 손실로 이어지기 때문에 반도체 기업의 수익성을 좌우하는 핵심 지표입니다.

Q5. EUV 노광 장비는 왜 그렇게 비싸고 중요한가요? EUV 장비는 극도로 짧은 파장의 빛을 이용해 나노미터 단위의 초미세 회로를 새길 수 있는 유일한 기술로, 현재 전 세계에서 네덜란드의 ASML만이 이 장비를 생산할 수 있어 첨단 반도체 생산의 병목이자 핵심 전략 자산으로 여겨집니다.
